Dieser Artikel unterstützt sie dabei einen KleverKey Türdrücker zu montieren.
Inhaltsverzeichnis:
1.1 Montage des Vierkantstifts
1.2 Einseitige elektronische Berechtigung
1.3 Beidseitige elektronische Berechtigung
Achtung:
Bei Verwendung von zu langen Befestigungsschrauben kann die Abdeckung des Türdrückers beschädigt werden! Befestigungsschrauben mit einem Drehmoment von 2Nm anziehen.
Allgemeine Montagehinweise
- Beim Einbau des KK2172/4 Türdrückers in eine feuer-/rauchbeständige Tür
oder in eine Fluchttür die Zulassung überprüfen - Wenn in der Tür eine Zylinderaufnahme vorhanden ist, muss diese

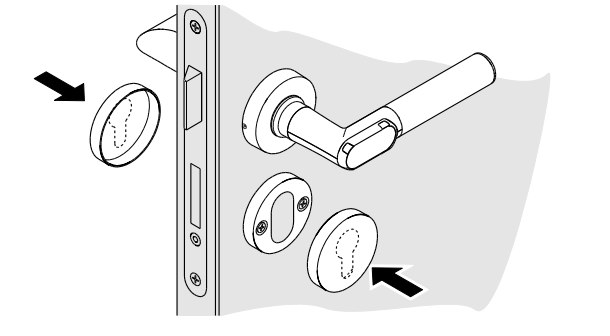

ordnungsgemäß verschlossen werden, z.B. Durch einen Blindzylinder. - Montage nur bei geöffneter Tür durchführen.
- Sicherstellen, dass an der Tür angebrachte Verschlüsse oder Abdichtungen
den ordnungsgemäßen Betrieb des KK2172/4 nicht behindern. - Sicherstellen, dass kein Überstand des Türdrückers die Tür am freien
Schwingen hindert. - Beim Einbau des KK2172 Türdrückers in der Rund- und Ovalrosetten-Variante
muss das Loch in der Tür für die Durchführung des Drückerstiftes mindestens
einen Durchmesser von 25mm aufweisen. - Beim Einbau des KK2174 Türdrückers in der Langschildvariante muss das
Schild an mindestens vier möglichst gleichmäßig über die Länge verteilten
Punkten befestigt werden, damit die entsprechende Zugkraft auf das Schild
ausgeübt werden kann. - Vor Montage des Türdrückers unbedingt Freigängigkeit aller Komponenten
prüfen. - Nach der Montage die Funktion bei geöffneter Tür prüfen.
Bohrschablone
Die mitgelieferte Bohrschablone dient zum Markieren der Bohrlöcher.
| Rundrosette |
Zwischen den beiden Bohrlöchern für die Drückerrosette und denen für die |
| Ovalrosette |
Zwischen den beiden Bohrlöchern für die Drückerrosette und denen für die |
| Langschild |
Die Grundplatten der beiden Langschild-Varianten sind mit Bohrungen für |
| Kurzschild |
Die Grundplatte des Kurzschildes ist mit Bohrungen zur Montage eines |
1 Montage

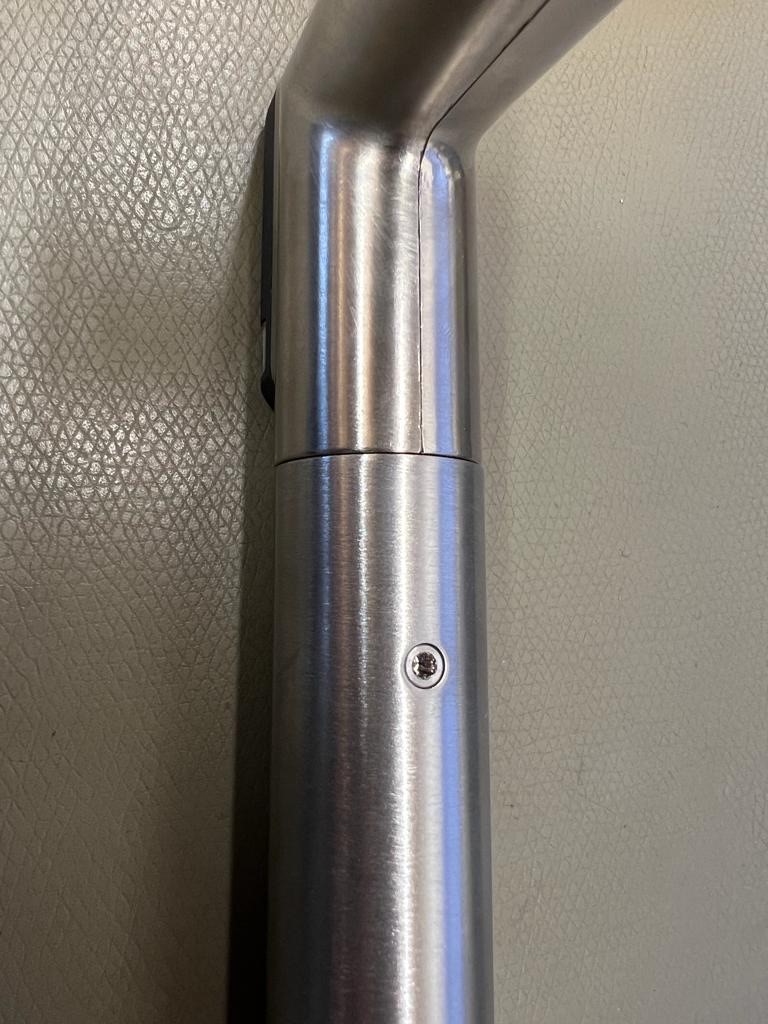

Bitte beachten Sie, dass die Griffhülse immer korrekt auf dem Türdrücker montiert ist
|
Korrekte Montage Griffhülse |
Nicht korrekte Montage Griffhülse | |
|

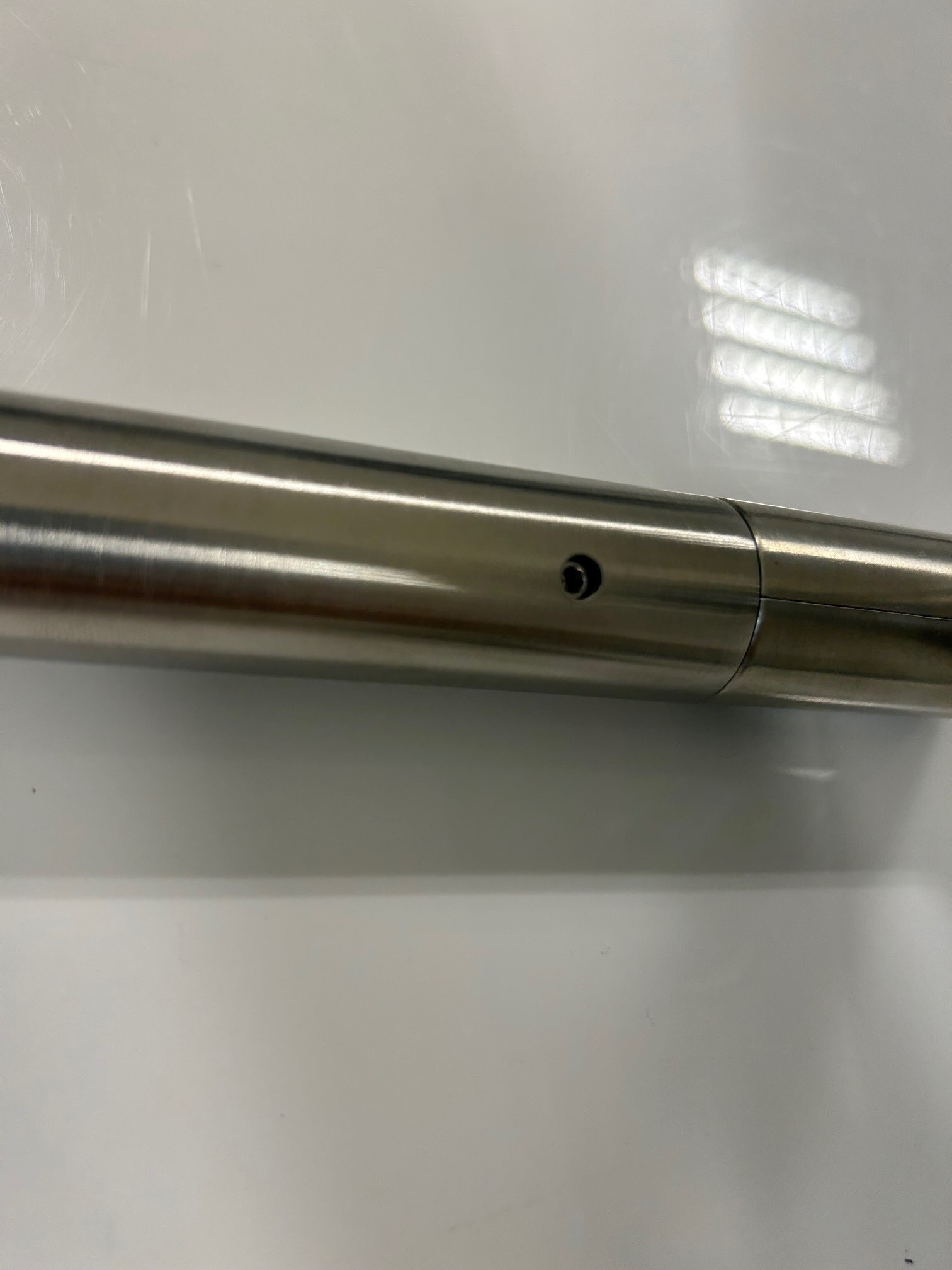

✔ Giffhülse ohne Spalt an Drücker, Schraube bündig herausgeschraubt
|
❌ Griffhülse nicht komplett an Drücker, Dichtungsring ersichtlich, Schraube nicht angezogen |
❌ Schraube nicht bündig herausgeschraubt, Griffhülse hält nicht fest an Drücker
|
1.1 Montage des Vierkantstifts
Der Vierkantstift muss vor der Montage am elektronischen Türdrücker
(Außenseite) montiert werden. Dies betrifft alle Varianten und wird hier
Anhand eines Beispiels an der Rundrosettenversion gezeigt.

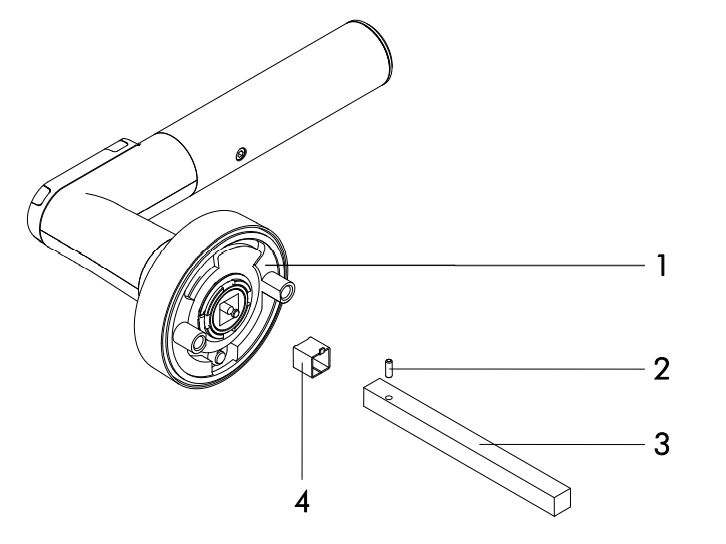

- Türdrücker elektronisch
- Spiralspannstift
- Vierkant
- Adapterhülse für Vierkant (nur bei 7-mm-Vierkant)
- Adapterhülse in die Vierkant-Aufnahme einführen (bei Bedarf)
- Vierkant auf den Haltestift und in die Vierkantaufnahme vollständig
einschieben - Achtung: Spiralspannstift mit Zange in den Vierkant einführen, damit der Vierkant nicht mehr verrutschen kann
1.2 Einseitige elektronische Berechtigung
1.2.1 Rundrosette

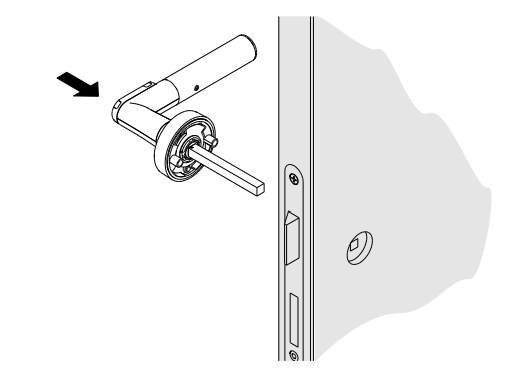

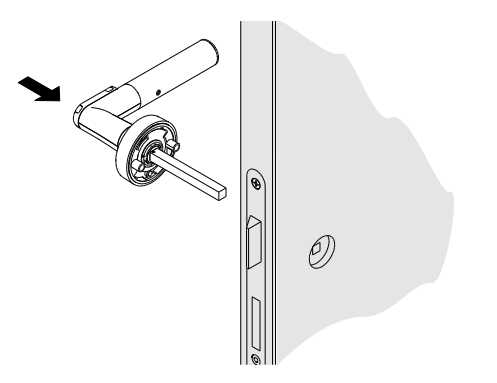

- Vierkantstift des elektronischen Türdrückers in die Vierkantnuss des Schlosses
führen.

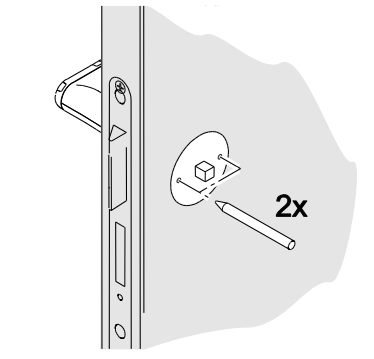

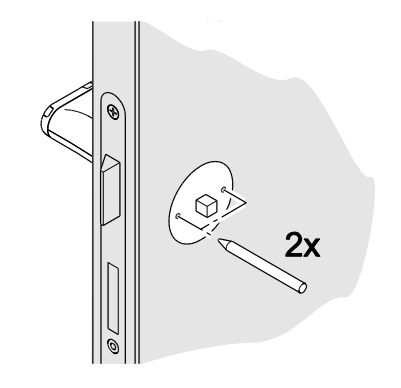

- Bohrschablone auf den Vierkantstift stecken, waagrecht ausrichten und
Lochmarkierungen ankörnen.
- Vierkantstift wieder herausziehen.

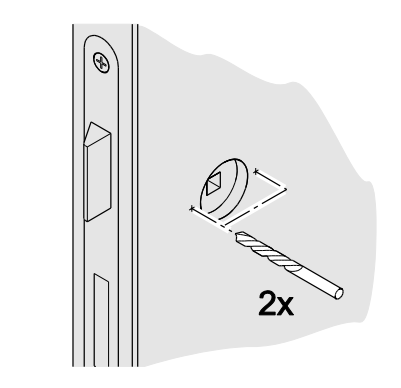

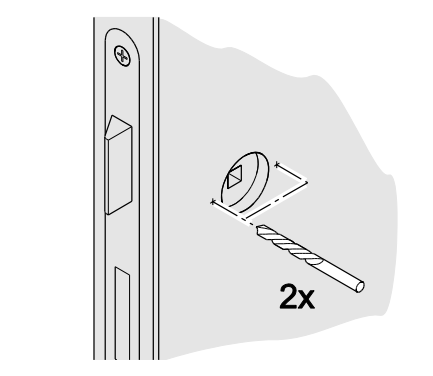

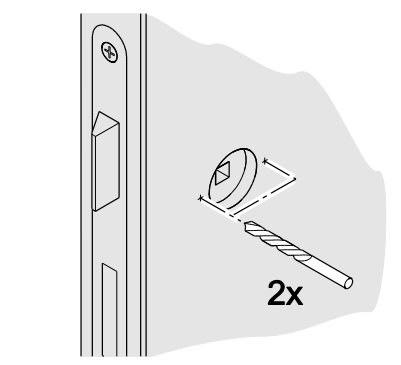

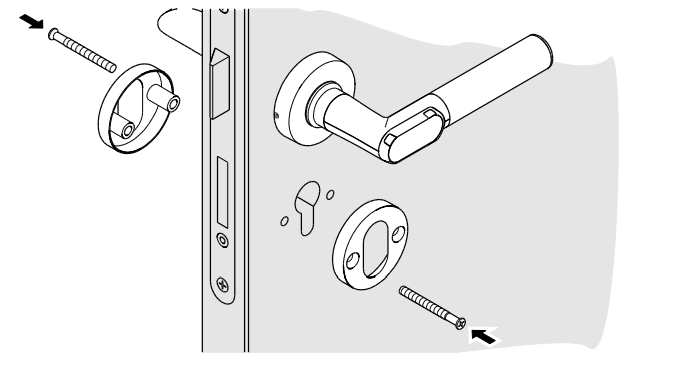

- An den markierten Stellen Löcher bohren mit Durchmesser 8 – 8,5 mm. Nicht
in oder durch den Schlosskasten bohren.

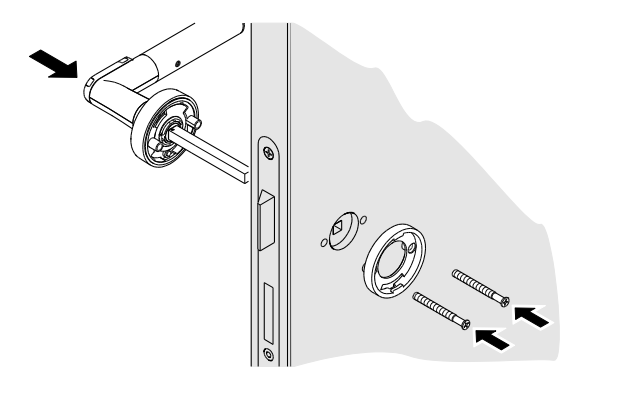

- Vierkantstift des elektronischen Türdrückers wieder in die Vierkantnuss des
Schlosses führen. Bei Bedarf mitgelieferte Adapterhülse auf den Vierkantstift

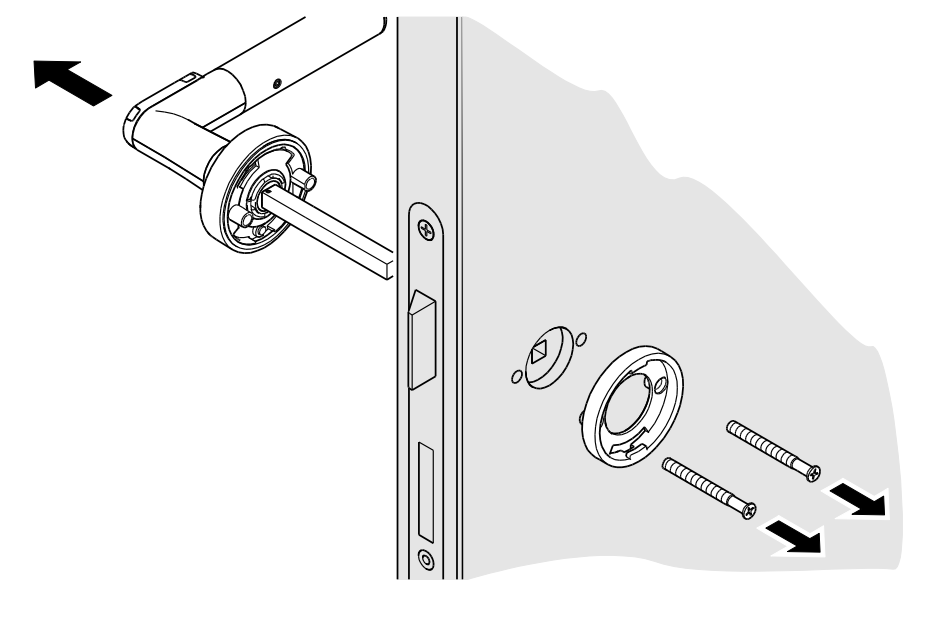

aufsetzen. - Drückeraufnahme des mechanischen Türdrückers von der anderen Seite
aufstecken und mit dem elektronischen Türdrücker durch das Türblatt
verschrauben. Dazu die mitgelieferten Befestigungsschrauben verwenden.

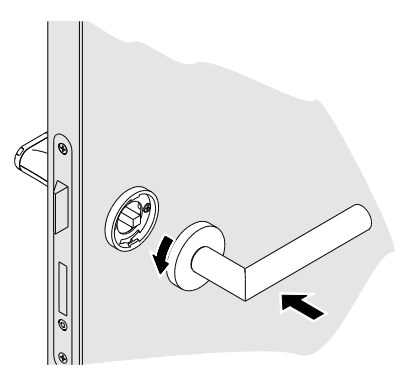

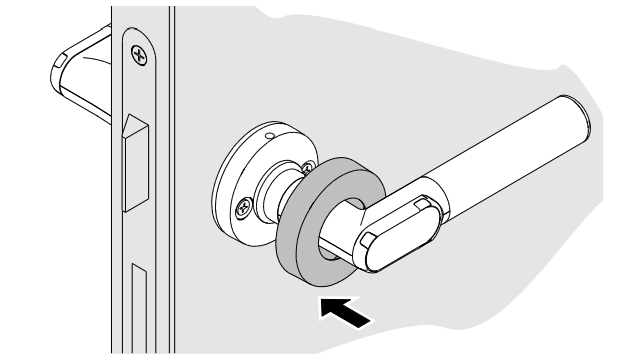

- Mechanischen Türdrücker aufstecken, Türdrücker dabei waagrecht halten.

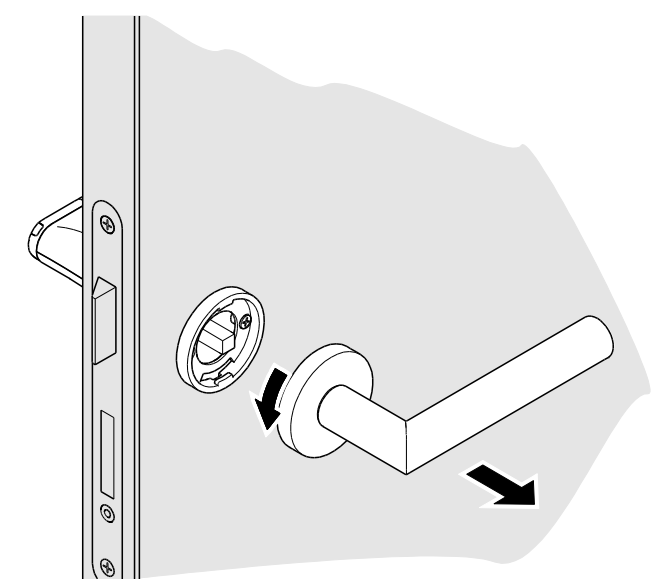

Bei nach rechts zeigenden Türgriffen Rosette nach links spannen, über die
Drückeraufnahme führen und Bajonettverschluss einrasten lassen.
Entsprechend bei nach links zeigenden Türgriffen Rosette nach rechts
spannen.

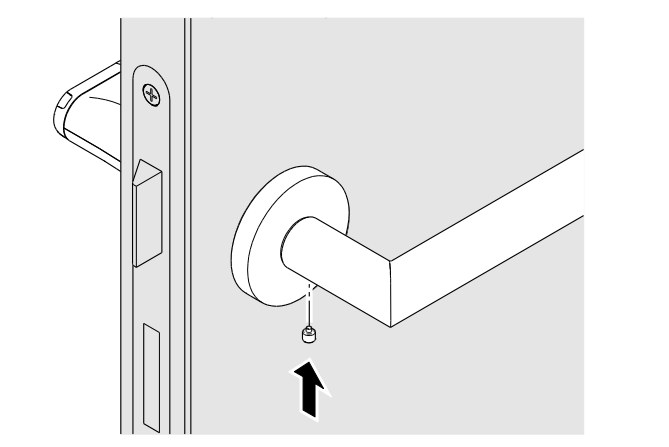

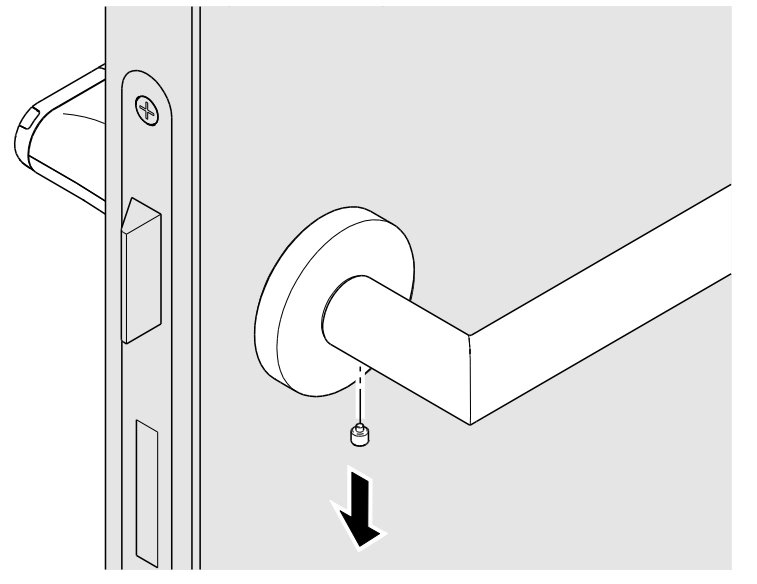

- Sicherungsschraube an der Unterseite des Griffs einschrauben und fest
anziehen.
- Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Im Auslieferungszustand ist der Türdrücker bereits eingekuppelt.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen. - Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. Nach dem erstmaligen Einlegen der Batterie kuppelt der elektronische Türdrücker aus.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.2.2 Ovalrosette
Die Ovalrosetten-Variante wird vorwiegend bei Rohrrahmentüren eingesetzt.
Diese Türen besitzen oft eingepresste Gewindebuchsen, so dass das die
Grundplatte nur auf die Tür aufgeschraubt werden muss. Andere
Befestigungsarten hängen von den verschiedenen Türkonstruktionen ab und
werden hier nicht erklärt.
- Rosettenabdeckung des elektronischen Türdrückers zurückziehen, um 90°
verdrehen und den elektronischen Türdrücker auf das Türblatt schrauben.
Drückeraufnahme des mechanischen Türdrückers von der anderen Seite
aufstecken und ebenfalls auf das Türblatt schrauben. Dazu die mitgelieferten
Befestigungsschrauben verwenden.
- Rosettenabdeckung des elektronischen Türdrückers wieder auf die Rosette
setzen. - Mechanischen Türdrücker aufstecken, Türdrücker dabei waagrecht halten. Bei
nach rechts zeigenden Türgriffen Rosette nach links spannen, über die
Drückeraufnahme führen und Bajonettverschluss einrasten lassen.
Entsprechend bei nach links zeigenden Türgriffen Rosette nach rechts
spannen.

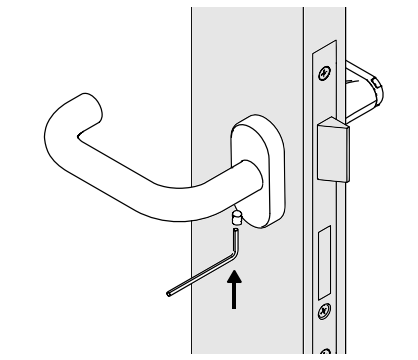

- Sicherungsschraube an der Unterseite des Griffs einschrauben und fest
anziehen.
- Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Im Auslieferungszustand ist der Türdrücker bereits eingekuppelt.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen. - Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. Nach dem erstmaligen Einlegen der Batterie kuppelt der elektronische Türdrücker aus.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.2.3 Langschild schmal
Das Langschild schmal wird vorwiegend bei Rohrrahmentüren eingesetzt.
Diese Türen besitzen oft eingepresste Gewindebuchsen, so dass das die
Grundplatte nur auf die Tür aufgeschraubt werden muss. Andere
Befestigungsarten hängen von den verschiedenen Türkonstruktionen ab und
werden hier nicht erklärt.

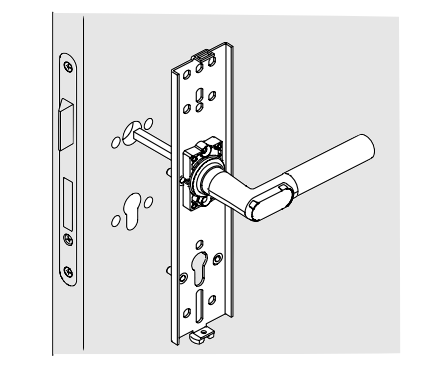

- Vierkantstift des elektronischen Türbeschlags in die Vierkantnuss des
Schlosses führen.

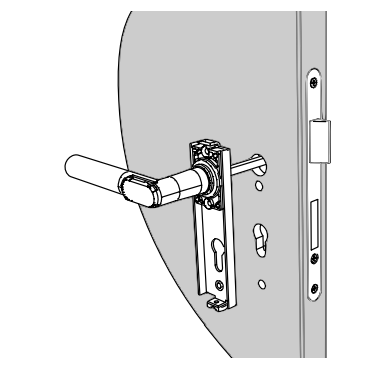

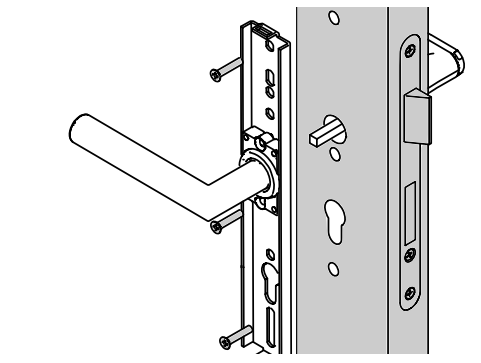

- Grundplatte des elektronischen Beschlags auf das Türblatt schrauben. Dazu

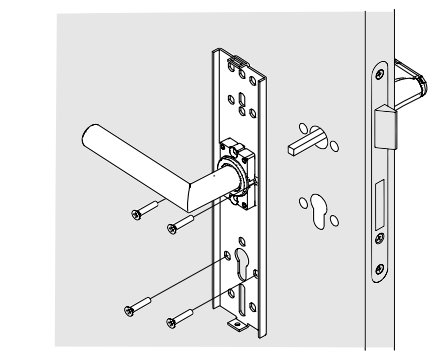

die mitgelieferten Befestigungsschrauben verwenden. - Grundplatte des mechanischen Türdrückers von der anderen Seite aufstecken
und auf das Türblatt schrauben. Dazu die mitgelieferten
Befestigungsschrauben verwenden.

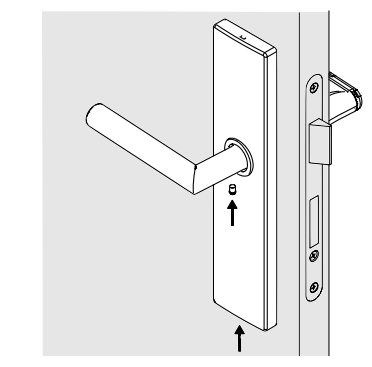

- Schildabdeckung an beiden Türdrückern auf die Grundplatte aufsetzen und
Sicherungsschraube an der Unterseite des Schilds herausschrauben, so dass

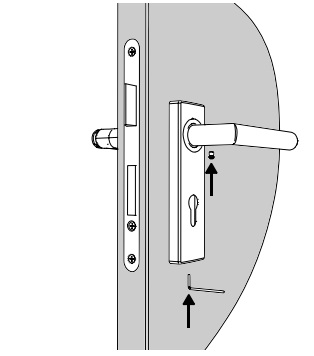

das Schild fest sitzt. - Sicherungsschraube an der Unterseite des Griffs einschrauben und fest
anziehen.
- Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Im Auslieferungszustand ist der Türdrücker bereits eingekuppelt.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen. - Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. Nach dem erstmaligen Einlegen der Batterie kuppelt der elektronische Türdrücker aus.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.2.4 Langschild breit
Das Langschild breit wird vorwiegend in Türen eingesetzt, bei denen die
beiden Bohrungen für eine Rundrosette im Schlosskasten vorhanden sind.
Diese Bohrungen werden benutzt, um die Grundplatte zu befestigen. Ggf.
müssen die Löcher in der Tür, wie unten beschrieben, nachgebohrt werden.
Andere Befestigungsarten hängen von den verschiedenen Türkonstruktionen
ab und werden hier nicht erklärt.
- Vierkantstift des elektronischen Türdrückers in die Vierkantnuss des Schlosses
führen.
- Bohrschablone auf den Vierkantstift stecken, waagrecht ausrichten und
Lochmarkierungen ankörnen.
- Vierkantstift wieder herausziehen.
- An den markierten Stellen Löcher bohren mit Durchmesser 8 – 8,5 mm. Nicht
in oder durch den Schlosskasten bohren.

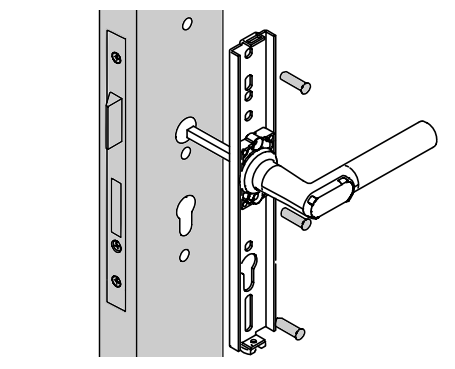

- Vierkantstift des elektronischen Türdrückers wieder in die Vierkantnuss des
Schlosses führen. Bei Bedarf mitgelieferte Adapterhülse auf den Vierkantstift

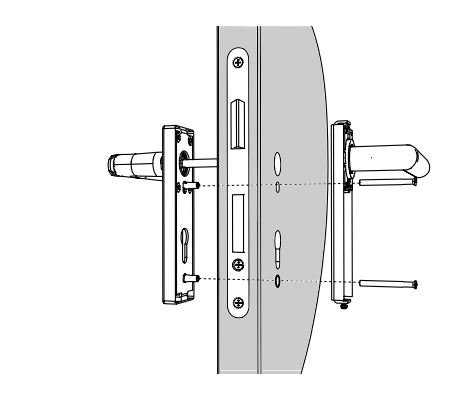

aufsetzen. - Grundplatte des mechanischen Türdrückers von der anderen Seite aufstecken
und mit dem elektronischen Türdrücker durch das Türblatt verschrauben.
Dazu die mitgelieferten Befestigungsschrauben und Gewindebolzen
verwenden.

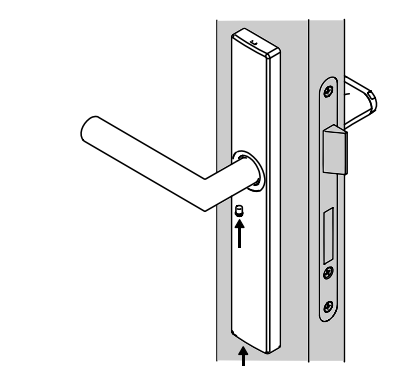

- Schildabdeckung an beiden Türdrückern auf die Grundplatte aufsetzen und
Sicherungsschraube an der Unterseite des Schilds herausschrauben, so dass
das Schild fest sitzt. - Sicherungsschraube an der Unterseite des mechanischen Türdrückers
einschrauben und fest anziehen.
- Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Im Auslieferungszustand ist der Türdrücker bereits eingekuppelt.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen. - Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. Nach dem erstmaligen Einlegen der Batterie kuppelt der elektronische Türdrücker aus.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.2.5 Kurzschild
Das Kurzschild wird vorwiegend in Stahlblechtüren eingesetzt, bei denen die
beiden genormten Bohrungen für einen Kurzschildbeschlag oft schon
vorhanden sind. Ggf. müssen die Löcher in der Tür, wie unten beschrieben,
nachgebohrt werden.
- Vierkantstift des elektronischen Türdrückers in die Vierkantnuss des Schlosses
führen.

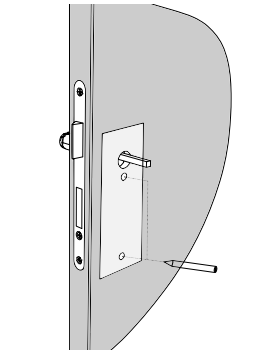

- Bohrschablone auf den Vierkantstift stecken, waagrecht ausrichten und
Lochmarkierungen ankörnen.
- Vierkantstift wieder herausziehen.

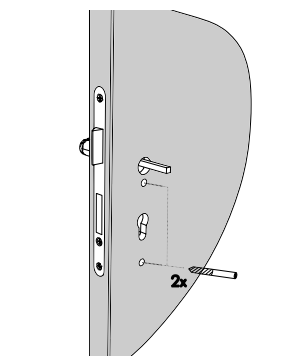

- An den markierten Stellen Löcher bohren mit Durchmesser 8 – 8,5 mm. Nicht
in oder durch den Schlosskasten bohren.
- Vierkantstift des elektronischen Türdrückers wieder in die Vierkantnuss des
Schlosses führen. Bei Bedarf mitgelieferte Adapterhülse auf den Vierkantstift
aufsetzen. - Grundplatte des mechanischen Türdrückers von der anderen Seite aufstecken
und mit dem elektronischen Türdrücker durch das Türblatt verschrauben.
Dazu die mitgelieferten Befestigungsschrauben und Gewindebolzen
verwenden.
- Schildabdeckung an beiden Türdrückern auf die Grundplatten aufsetzen und
die Sicherungsschrauben an der Unterseite der Schilde herausschrauben, so
dass die Schildabdeckungen fest sitzen. - Sicherungsschraube an der Unterseite des mechanischen Türdrückers
einschrauben und fest anziehen.
- Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Im Auslieferungszustand ist der Türdrücker bereits eingekuppelt.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen. - Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. Nach dem erstmaligen Einlegen der Batterie kuppelt der elektronische Türdrücker aus.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.3 Beidseitige elektronische Berechtigung
Beidseitige elektronische Berechtigung ist in den Varianten Rundrosette,
Ovalrosette, Langschild schmal und Langschild breit möglich.
- Vierkantstift des äußeren elektronischen Türdrückers in die Vierkantnuss des
Schlosses führen.

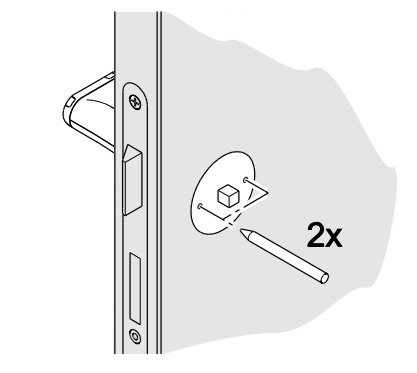

- Bohrschablone auf den Vierkantstift stecken, waagrecht ausrichten und
Lochmarkierungen ankörnen.
- Vierkantstift wieder herausziehen.
- An den markierten Stellen Löcher bohren mit Durchmesser 8 – 8,5 mm. Nicht
in oder durch den Schlosskasten bohren.

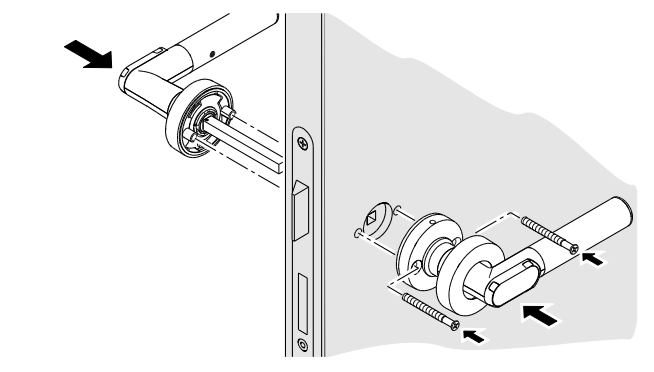

- Vierkantstift des äußeren elektronischen Türdrückers wieder in die
Vierkantnuss des Schlosses führen. Bei Bedarf die mitgelieferte Adapterhülse
auf den Vierkantstift aufsetzen. - Prüfen, wie weit der Vierkantstift aus dem Türblatt herausragt und
gegebenenfalls kürzen, um den inneren elektronischen Türdrücker ganz
aufstecken zu können. Der Vierkantstift muss 6 mm ± 0,5 mm über das
Türblatt herausragen, um eine einwandfreie Funktion zu gewährleisten. - Rosettenabdeckung des inneren elektronischen Türdrückers maximal
zurückziehen und durch das Türblatt beide elektronischen Türdrücker
miteinander verschrauben. Dazu die mitgelieferten Befestigungsschrauben
verwenden.
- Rosettenabdeckung aufstecken.
- Zur Inbetriebnahme des Türdrückers die Batterie einlegen und das Gehäuse
schließen. - Bei geöffneter Tür die Funktionsfähigkeit und Leichtgängigkeit des Drückers
prüfen. Dazu einen berechtigten Schlüssel vor die Leseeinheit halten.
Im eingekuppelten Zustand muss beim Herunterdrücken der Klinke die Falle
des Schlosses vollständig in den Schlosskasten eintauchen.
Nach dem erstmaligen Vorhalten eines berechtigten Schlüssels leuchten als
Signalisierungen nur noch die beiden oberen LEDs.
1.4 Montage Schlüsselrosette
- Bohrschablone anlegen, waagrecht ausrichten und Lochmarkierungen
ankörnen. - An den markierten Stellen Löcher bohren mit Durchmesser 7 – 7,5 mm. Nicht
in oder durch den Schlosskasten bohren. - Beide Schlüsselrosetten durch das Türblatt gegenseitig miteinander
verschrauben.
- Rosettenabdeckungen aufstecken und festdrücken, bis sie hörbar einrasten.
1.5 Demontage
- Sicherungsschraube an der Unterseite der Rosette herausschrauben
- Den Bajonettverschluss lösen. Dazu bei nach rechts zeigenden Türgriffen die Rosette nach links spannen und den mechanischen Türdrücker vom Vierkantstift abziehen. Bei nach links zeigenden Türgriffen die Rosette entsprechend nach rechts spannen.
- Drückeraufnahme abschrauben. Elektronischen Türdrücker aus dem Schloss herausziehen
Kommentare
0 Kommentare
Bitte melden Sie sich an, um einen Kommentar zu hinterlassen.
