Dieser Artikel beschreibt, wie der KleverKey Leser KK2150 inkl. Sicherheitsmodul mit einer externen Steuereinheit oder einem Türöffner verbunden werden kann.
Einleitung
Der Leser muss außerhalb der Tür installiert und mit dem abgesetzten Sicherheitsmodul verbunden werden über ein 4-adriges Kabel. Das Sicherheitsmodul verfügt über einen potentialfreien Relaisausgang (BO0), an den verschiedene elektrische Lasten wie Motor, Türöffner oder ein digitaler Eingang einer Steuereinheit angeschlossen werden können. Für die Stromversorgung des Sicherheitsmoduls und des Readers muss ein Gleichspannungsnetzteil verwendet werden: 12-24VDC, min. 5 W (siehe auch Netzteil KK2150)
Wichtig:
- Wenn das Lesegerät zur Sicherung einer Außentür installiert wird, empfehlen wir dringend die Verwendung eines Sicherheitsmoduls, um die Gesamtsicherheit zu erhöhen.
- Für eine Kommunikation mit dem Leser KK2150 muss der DIP-Switch 5 an SW1 auf ON gesetzt sein. Die übrigen DIP-Switch sind auf OFF zu setzen.
- Am Leser KK2150 müssen alle DIP-Switches auf OFF gesetzt sein. Ansonsten bleibt der Leser im Bootloader und blinkt in verschiedenen Farben
- Das Sicherheitsmodul verfügt über einen Sabotagekontakt. Solange der Deckel vom Sicherheitsmodul nicht geschlossen ist, schaltet der Schliesskontakt nicht.
- An ein Sicherheitsmodul kann nur ein KleverKey Reader KK2150 angeschlossen werden.
- Der KleverKey Gateway sollte in der Nähe vom KleverKey Reader KK2150 platziert werden, da der Gateway Berechtigungen über Funk auf den Reader überträgt.
- Die maximal erreichbare Schutzart IP54 ist abhängig von der Abdichtung gegen die Wand. Kabeleinführungen und Befestigungslöcher sind ggf. mit einem Dichtmittel abzudichten. Geeignete Dichtmittel (z.B. Silikon) sind den Umgebungsbedingungen entsprechend auszuwählen.
Erklärungsvideo für Funktionstest
Steuergerät mit Eingangstyp (potentialfreier) Schließkontakt
Verfügt die Steuerung über einen Eingang vom Typ "Schließkontakt" o.ä., könnte das folgende Schaltschema in Betracht gezogen werden. Dieser Eingangstyp wird normalerweise für den direkten Anschluss eines Knopf oder Schalters verwendet, um eine Tür manuell durch Drücken des Knopfs oder Schalters zu schließen.
Hinweis: Das Relais des Sicherheitsmoduls kann max. 30VDC, max. 2.0A schalten
Steuergerät mit Eingangstyp "digitaler Eingang" oder elektrische Last (Motor)
Wenn das Steuergerät über einen Eingangstyp "Digitaleingang" verfügt, könnte das folgende Schaltbild in Betracht gezogen werden. Dieser Eingangstyp wird normalerweise verwendet, um ein anderes elektronisches Gerät an das Steuergerät anzuschließen.
Wichtig: Achten Sie darauf, dass die Spannungspegel des Sicherheitsmoduls und des Steuergeräts übereinstimmen. Das Sicherheitsmodul kann mit 12-24VDC bei typ. 1W (max. 5W) betrieben werden.
Konfiguration Sicherheitsmodul

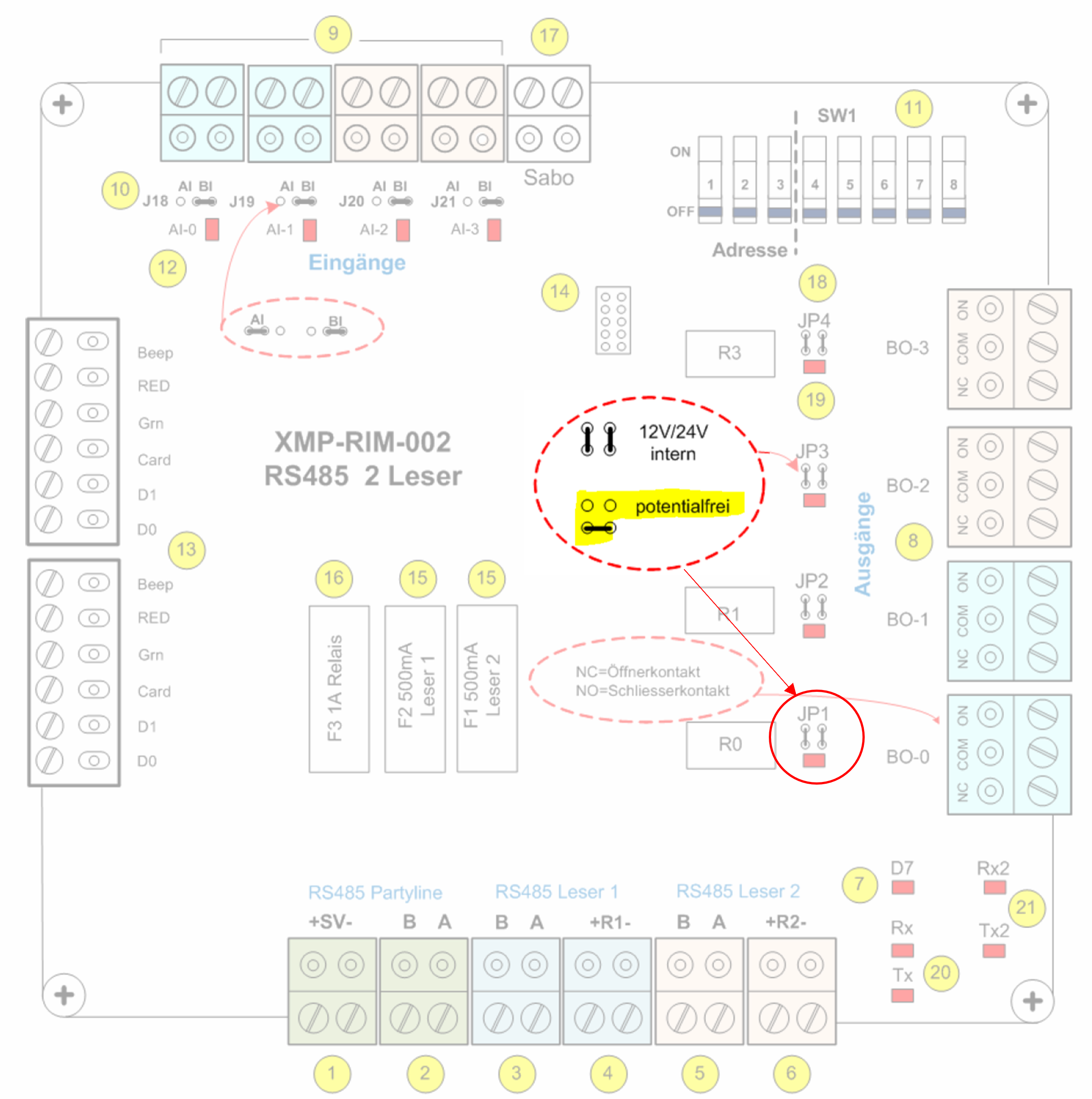

Damit das Sicherheitsmodul an den Pins B0-0 (NC, COM, ON) auch einen potentialfreien Kontakt schaltet, muss darauf geachtet werden, dass der Jumper JP1 entsprechend richtig konfiguriert ist (siehe Abbildung). Ein Jumper muss waagrecht über die unteren Kontakte gesetzt weden.
Wenn Sie Fragen zum Anschluss eines KleverKey Readers an Ihr System haben, wenden Sie sich bitte an unser Support-Team unter support@kleverkey.com.
